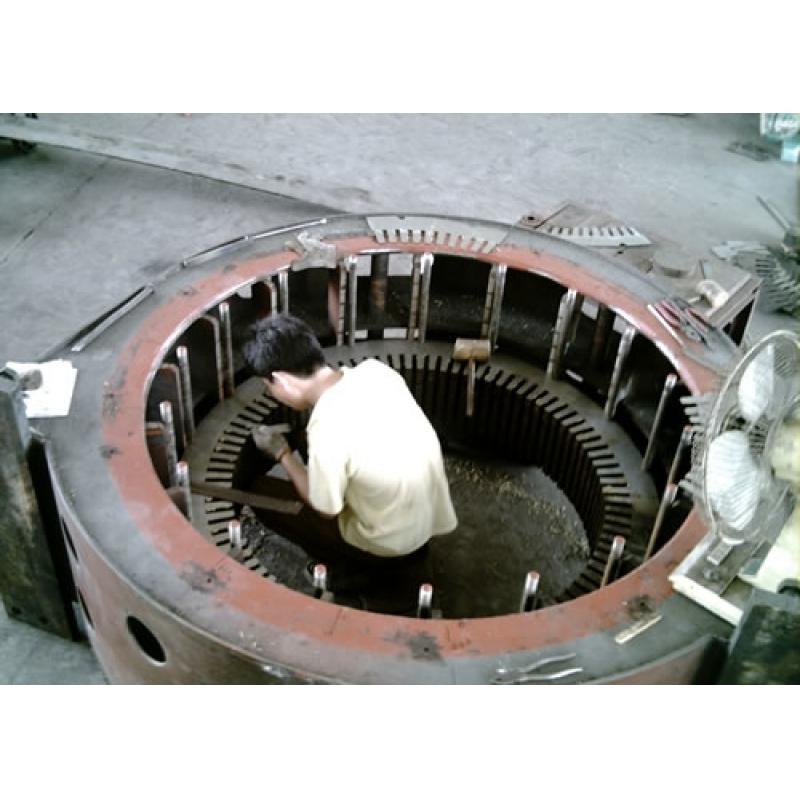

電機(jī)絕緣試驗(yàn)主要有絕緣電阻試驗(yàn)、直流耐壓及漏電流試驗(yàn)、交流耐壓試驗(yàn)。電機(jī)絕緣主要有各繞組對地絕緣，相間絕緣，匝間絕緣等。在對電機(jī)試驗(yàn)前，應(yīng)對被試電機(jī)的裝配及運(yùn)轉(zhuǎn)繞組進(jìn)行檢查，以保證各項(xiàng)試驗(yàn)?zāi)茼樌M(jìn)行。電機(jī)修理中試驗(yàn)線路的設(shè)備應(yīng)滿足試驗(yàn)的要求。
測量
電動機(jī)繞組的絕緣電阻時，應(yīng)分別在實(shí)際冷狀態(tài)下和熱狀態(tài)下進(jìn)行。檢查試驗(yàn)時，在實(shí)際冷狀態(tài)下進(jìn)行。
根據(jù)電動機(jī)的額定電壓，來選用兆歐彼表。電動機(jī)額定電壓500V以下，選用500V兆歐表，電動機(jī)額定電壓在500-3000V選用1000V兆歐表。額定電壓在3000V以上，選用2500V兆歐表。測量埋置或檢溫計(jì)的絕緣電阻時，應(yīng)采用不高于250V的兆歐表。
電機(jī)各相繞組的始末端均引出機(jī)殼外時，測量時應(yīng)分別測量每相繞組對機(jī)殼及其相互間的絕緣電阻。如互相繞組已在電動機(jī)內(nèi)部連接僅引出三個出線端時，則測量所有繞組對機(jī)殼的絕緣電阻。對繞線轉(zhuǎn)子電動機(jī)，應(yīng)分別測量定子繞組和轉(zhuǎn)子繞組的絕緣電阻。測量后，應(yīng)將繞組對地放電。
1、絕緣電阻試驗(yàn)
絕緣電阻試驗(yàn)是檢查電氣設(shè)備絕緣狀態(tài)最簡便和最基本的方法，此項(xiàng)試驗(yàn)是在其他試驗(yàn)之前進(jìn)行。通過在繞組對地及繞組間加上直流電壓，測量出它的體電阻和表面電阻來反映絕緣材料和絕緣結(jié)構(gòu)的缺陷，以及絕緣吸潮、臟污情況，是一種無損害試驗(yàn)。
現(xiàn)場普遍使用兆歐表測量絕緣電阻，主要有 500V 和 1000V 兩種規(guī)格。由于受介質(zhì)吸收電流的影響，兆歐表指示值隨時間逐步增大，檢測時通常轉(zhuǎn)速在120r/min,讀取施加電壓后60s的數(shù)值或穩(wěn)定值，作為工程上的絕緣電阻值。噼相機(jī)繞組絕緣電阻應(yīng)不低于10MΩ。
2、直流高壓泄漏電流試驗(yàn)
直流漏電流即電導(dǎo)電流，它有兩部分組成，一部分沿絕緣表面產(chǎn)生的電流，一部分是絕緣體內(nèi)的離子電流。在給繞組施加直流電壓初期，漏電流還包括電容充放電電流和吸收電流，電容充放電電流是由絕緣體形狀、幾何尺寸和性質(zhì)產(chǎn)生電容在交變電場下形成的充放電電流，吸收電流是介質(zhì)在交變電場下反復(fù)極化產(chǎn)生的電流。
對漏電流試驗(yàn)結(jié)果進(jìn)行有效分析，找出絕緣問題，是直流漏電流試驗(yàn)的目的。根據(jù)現(xiàn)場試驗(yàn)得出以下總結(jié)：當(dāng)泄露電流劇烈擺動時，絕緣有斷裂性缺陷，此情況大部分大部分出現(xiàn)在槽口或者端部離地較近的地方，此外也有可能是引出線蠟管破損。當(dāng)泄露電流隨時間增大，說明絕緣有高阻性缺陷和分層、松弛或者有潮氣進(jìn)入絕緣內(nèi)部。泄露電流不成比例上升，同一相相鄰試驗(yàn)電壓下，泄露電流隨電壓不成比例超過 20%，則絕緣受潮或者臟污。
泄露電流在某電壓值下迅速增長（即電子活動增加），說明絕緣損壞嚴(yán)重，有擊穿的危險(xiǎn)。各相泄流電流相差過大，缺陷部位可能會遠(yuǎn)離端部，或者有臟污。
手拉葫蘆|起重吊索具
3、交流耐壓試驗(yàn)
交流耐壓試驗(yàn)有稱絕緣強(qiáng)度試驗(yàn)、介電強(qiáng)度試驗(yàn)，是鑒定電氣設(shè)備絕緣強(qiáng)度的最直接的方法，是對交流電機(jī)正常運(yùn)行時的絕緣的最佳模擬。對于判斷電機(jī)能否正常運(yùn)行具有決定性的意義，也是保證電機(jī)絕緣水平、避免發(fā)生絕緣故障的重要手段。它能較直流耐壓試驗(yàn)更真實(shí)地模擬電機(jī)實(shí)際運(yùn)行，考核絕緣材料耐受高壓交變電場的能力。
從擊穿原理可知，絕緣材料在高壓交變電場中，內(nèi)部會發(fā)生一些物理化學(xué)變化，可以有效地發(fā)現(xiàn)局部游離性缺陷及絕緣老化的弱點(diǎn)。由于在交流電壓下主要按電容分壓，故能有效地暴露發(fā)電機(jī)槽部絕緣缺陷和槽口處的缺陷，是一種
破壞性試驗(yàn)，每次試驗(yàn)對絕緣會對絕緣造出損傷并累積。絕緣材料內(nèi)部的一些隱患和弱點(diǎn)能從交流耐壓試驗(yàn)中暴露出來，因此在進(jìn)行交流耐壓試驗(yàn)時，每次試驗(yàn)電壓需降到上次試驗(yàn)電壓的70%-80%。在交流電機(jī)絕緣試驗(yàn)時，只有當(dāng)絕緣電阻試驗(yàn)及直流耐壓試驗(yàn)和直流漏電流試驗(yàn)合格后方可進(jìn)行交流試驗(yàn)?，F(xiàn)場要求電機(jī)承受 1 分鐘 2000V 工頻交流耐壓試驗(yàn)，并且無閃絡(luò)、擊穿現(xiàn)象。
4、直流高壓泄漏試驗(yàn)和交流耐壓試驗(yàn)的異同
交流、直流電壓在絕緣層中的分布不同，直流電壓是按電導(dǎo)分布的，反映絕緣內(nèi)個別部分可能發(fā)生
過電壓的情況；交流電壓是按與絕緣電阻并存的分布電容成反比分布的，反映各處分布電容部分可能發(fā)生過電壓的情況。另外，絕緣在直流電壓作用下耐壓強(qiáng)度比在交流電壓下要高。所以，交流耐壓試驗(yàn)與直流耐壓試驗(yàn)不能互相代替。
發(fā)表評論
