S87減速機產品說明

    TECO東元系列齒輪減速機是具有國際先進水平的傳動產品，包括BR系列斜齒輪減速電機、BF系列平行軸-斜齒輪減速電機、BK系列斜齒輪-傘齒輪減速電機、BS系列斜齒輪-蝸輪蝸杄減誄電機。

    TECO東元系列產品遵循模塊化、最優化設計理念，運用有限元分析技術，采用獨特的低噪音齒輪齒形設計，確保設計的先進性;傳動比分級精細，具備數百萬種不同的組合，可滿足用戶各種不同需求;從選料到制造單元加工，實現產品的高精度、免維護。

S87減速機產品特點

• 配有國際規格IEC60034-30的IE3或IE4高效電機，有效節省能源成本，且可承接各國頻壓。

• 采用市場上的通用的行業標準，外型安裝尺寸與大多數德系減速電機制造商的產品兼容，通用性好，便于客戶安裝。

• 結構緊湊，耐沖擊性強。

• 傳動更平穩，噪音更小。

• 更長的使用壽命，可靠性高

• 規格齊全，供貨的功率范圍為0.12KW-200KW的同軸式、平行軸式和斜齒輪-傘齒輪減速電機，斜齒輪蝸輪蝸桿減速電機供貨功率范圍為0.12-22KW。其速比更大，性能出眾

• 多樣化安裝方式，如立式、臥式、馬達直連式等，更加靈活，可按照客戶要求選用。

• 減速機箱體采用灰鑄鐵，具有較好的耐磨性、鑄造性和可切削性。

• 采用優質低碳合金鋼，具有抗沖擊、耐磨、良好的韌性特點等。

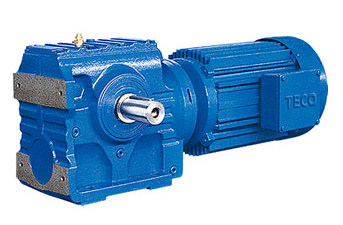

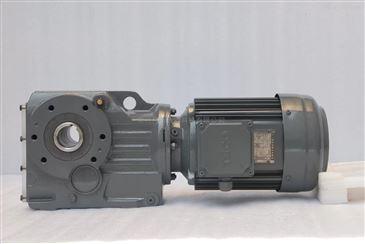

S87減速機產品照片（照片僅供參考，請以實物為準，可撥打400-6227-598獲取實物照片）

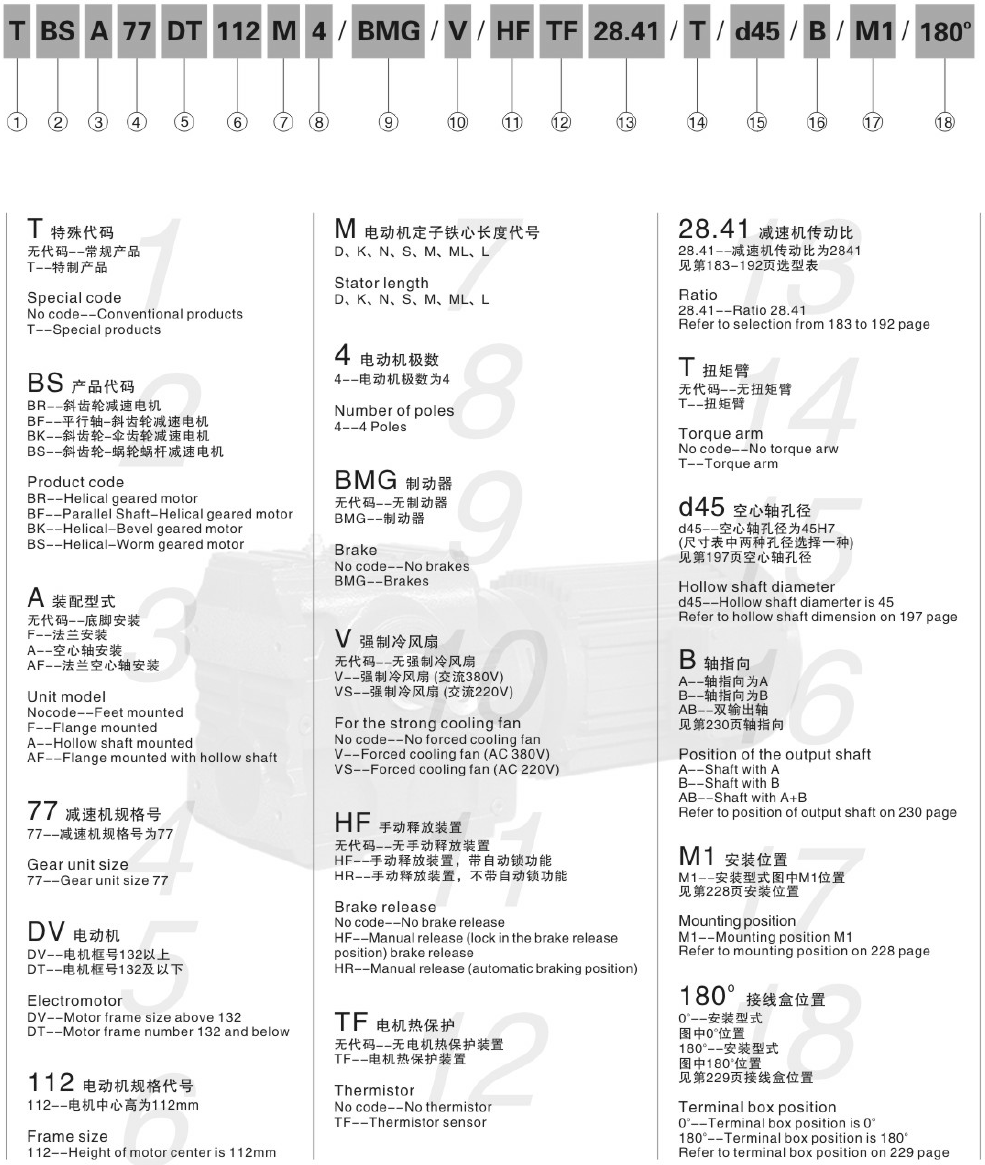

S87減速機產品型號說明

S87減速機基本型號說明

S87            底腳安裝斜齒輪-蝸輪蝸桿減速機

SF87          B5法蘭安裝斜齒輪-蝸輪蝸桿減速機

SAF87       B5法蘭安裝，空心軸斜齒輪-蝸輪蝸桿減速機

SHF87       B5法蘭安裝，帶鎖緊盤空心軸斜齒輪-蝸輪蝸桿減速機

SA87         空心軸安裝斜齒輪-蝸輪蝸桿減速機

SH87         帶鎖緊盤空心軸安裝斜齒輪-蝸輪蝸桿減速機

SAZ87       B14法蘭安裝，空心軸斜齒輪-蝸輪蝸桿減速機

SHZ87       B14法蘭安裝，帶鎖緊盤空心軸斜齒輪-蝸輪蝸桿減速機

S87減速機可配交流電機及附件名稱

BMG                    制動器

/HF                      手動釋放（鎖在制動釋放位置）

/HR                      手動釋放（自動返回制動位置）

/RS                       逆止器

/TF                       熱敏電阻保護裝置（PTC熱敏電阻）

/TH                      恒溫器保護裝置（雙金屬片開關）

/U                        機身冷卻（無通風）

/V                         強制冷風扇3×380-415V，50Hz

/VS                       強制冷風扇1×220-266V，50Hz

/VR                       強制冷風扇1×24V

/Z                         高慣量飛輪風扇

/C                         風扇保護罩

-SRD                    輥道電機

S87減速機的效率

斜齒輪蝸杄減速機由于產生高損失的滑動摩擦，所以它們比R、F、K減速機損失大、效率低，主要是由以下因素決定:

·斜齒輪蝸桿級的傳動比

·輸入轉速

·齒輪箱溫度

東元設計的斜齒輪蝸杄減速機比單級的蝸輪蝸杄減速機的效率有明顯的提高，對于很大速比的斜齒輪蝸輪蝸桿才有可能其效率n<0.5

S87減速機的自鎖條件

在斜齒輪-蝸輪蝸桿上加反向力矩會產生一個反向效率η‘=2-1/η，其值明顯小于正向效率η，如果正向效率η≤0.5，那么斜齒輪蝸輪蝸杄減速機會自鎖。僅有少量大速比的斜齒輪蝸輪蝸杄減速機靜態自鎖。如果想利用自鎖的制動效果特點請向我公司咨詢。

S87減速機的潤滑

概述

除非特別要求，公司所提供的減速電機均按其減速機規格注了油。訂貨時，所規定的安裝位置對注油量的多少是一個決定性因素。對于安裝位置的調整必須相應地調節注油量。（按加油量表）。

潤滑油的等級和粘度類型

推薦使用的潤滑油見潤滑油表，其等級和粘度指標見下表

特殊應用場合必須使用特殊潤滑油，比如要求長使用壽命潤滑油。莙要可提供用于食品行業和生物降解潤滑油

耐磨軸承用潤滑油

下列潤滑脂用于減速機和電機的耐磨軸承潤滑

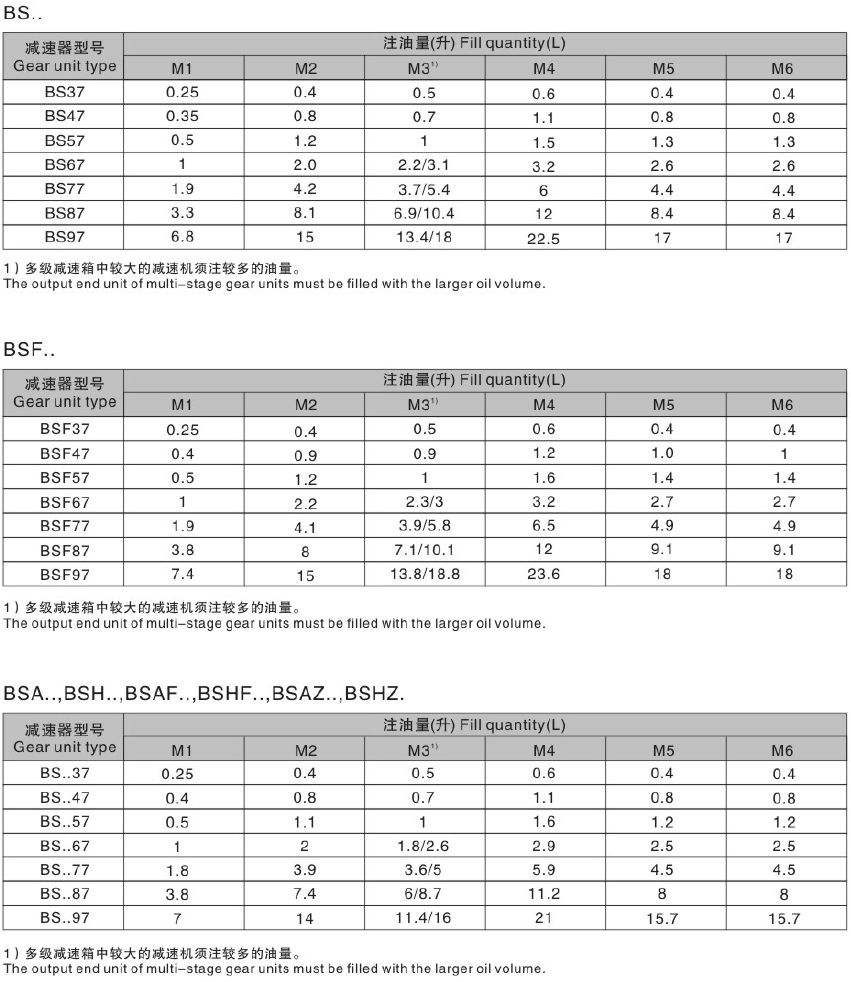

S87減速機的加油量

規定的注油量是參考值。精確的注油量隨著減速機的級數和速比的不同而變化。注油時，最有效是檢查油位塞因為它指示精確注油量。

下表按安裝位置M1-M16給出了注油量的參考值

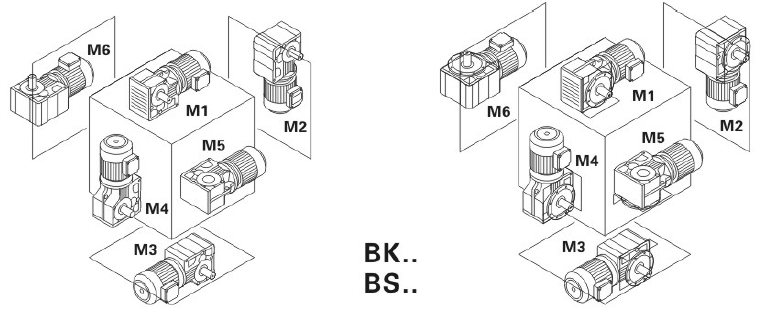

S87減速機的安裝位置

減速器分類為六種不同的安裝方式M1~M6。以下各圖描述了安裝方式M1-M6中減速電機的安裝位置。

重要的訂貨信息:除了安裝位置以外，下面訂貨資料也是必需的，以便精確描述要求的減速電機外形

• 電機接線盒位置

• 電機接線上出線口位置

• 對直角軸減速機;輸出方向

• 對直角軸型帶收縮盤軸裝式減速機:連接端帶或不帶法蘭

• 帶逆止器的減速電機:設備的旋轉方向

S87減速機的電機接線盒和出線嘴位置

電機接線盒從電機風扇罩看（如圖），位置分別表示為0°，90°，180°或270°

出線嘴的位置也可以進行選擇（如圖），分別表示為“ Normal”，“1”，“2”或“3”

對于接線盒，除非給出了詳細信息，否則接線盒按0°，出線嘴按“ Normal”供貨。

我們建議安裝位置在M3時，應選擇出線嘴位置為”2“

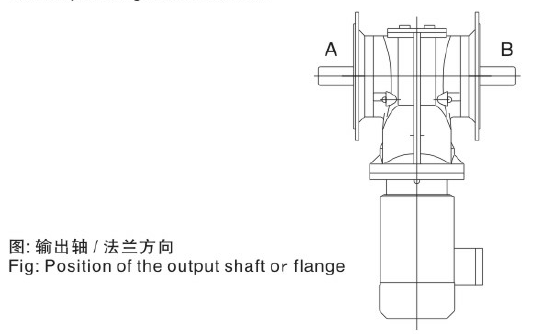

S87減速機的軸出軸/法蘭的位置

對于直角軸型減速機，規定輸出軸/法蘭方向是必要的:A或B，還是A+B（見圖）

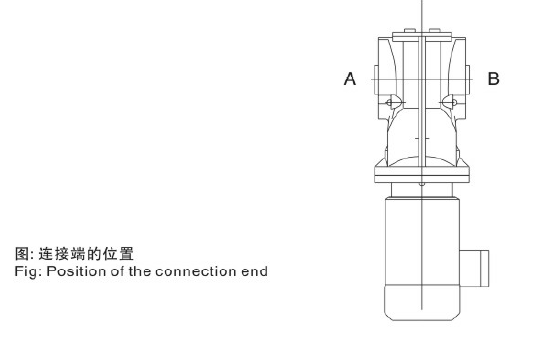

S87減速機帶鎖緊盤的選型示例

對于軸裝式帶鎖緊盤的正文軸型式減速電機，規定出A端還是B端為連接端并且連接是否有法蘭是必要的。在圖中，A端是連接端，鎖緊盤在連接端對面。

S87減速機的符號含義

下表列出，在安裝位置上的符號及其含義

S87減速機相關資料下載
